Ответные части тип FS
Ответные части предназначены для подсоединения гигиенических разделителей сред к местам замера давления.
Описание: Ответные части тип FS

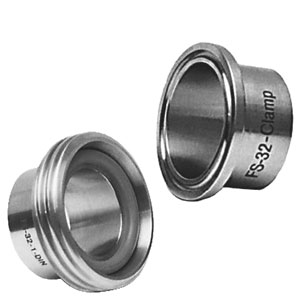

Устройство представляет собой металлическую трубку с подсоединительным штуцером с одной стороны и ввариваемым торцом с другой. Ввариваются в место замера давления (емкость, трубопровод и т.д.).
Характеристики: Ответные части тип FS
| Исполнение | Внутренний штуцер (с гайкой) | Внешний штуцер |
| Изображение |  |
 |
Таблица размеров
| DN | H, мм | h, мм | d, мм | D, мм | H1, мм | Резьба F (DIN 405) | Стандарт |
| 25 мм | 35 | 21 | 34 | 63 | 32 | Rd 52 × 1,6'' | DIN 11851 |
| 32 мм | 35 | 21 | 40 | 70 | 32 | Rd 58 × 1,6'' | |
| 40 мм | 38 | 21 | 78 | 78 | 32 | Rd 65 × 1,6'' | |
| 50 мм | 38 | 22 | 60 | 92 | 32 | Rd 78 × 1,6'' | |
| 80 мм | 42 | 29 | 90 | 127 | 32 | Rd 110 × 1,4'' | |
| 3/2'' | 38 | 25 | 54 | 74 | 32 | Rd 60 × 1,6'' | SMS 681 |
| 2'' | 38 | 26 | 64 | 84 | 32 | Rd 70 × 1,6'' |
Используемые материалы
Нержавеющая сталь.
Ответные части к гигиеническим разделителям сред тип FS (Tri-Clamp)
Назначение
Ответные части предназначены для подсоединения гигиенических разделителей сред к местам замера давления.
Конструктивные особенности
Устройство представляет собой металлическую трубку с подсоединительным штуцером с одной стороны и ввариваемым торцом с другой. Ввариваются в место замера давления (емкость, трубопровод и т.д.).
Размеры
| DN, дюймы | DN, мм | D, мм | d, мм | H, мм |
| 3/2'' | 32 мм | 50 | 39 | 25 |
| 2'' | 40 мм | 64 | 52 | 25 |
| 5/2'' | 50 мм | 77 | 64 | 25 |
| 3'' | 65 мм | 90 | 77 | 25 |
Используемые материалы
Нержавеющая сталь.
Документация и сертификаты: Ответные части тип FS
Опросные листы
Документация

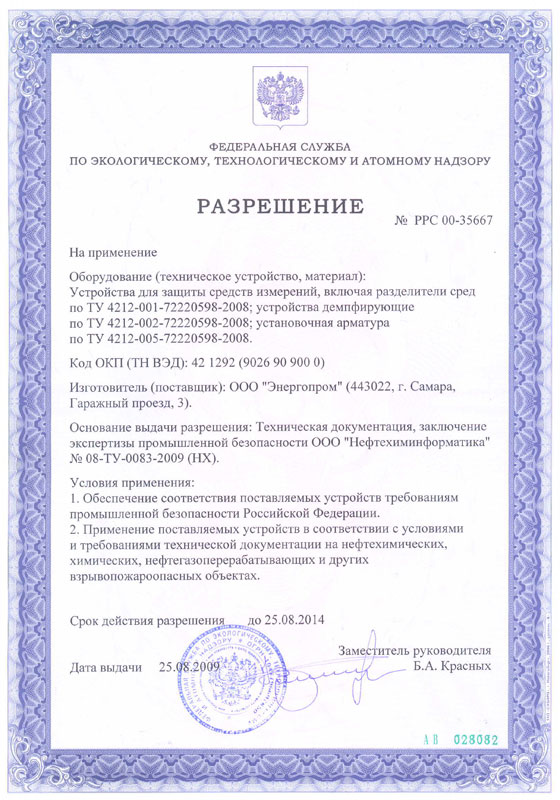

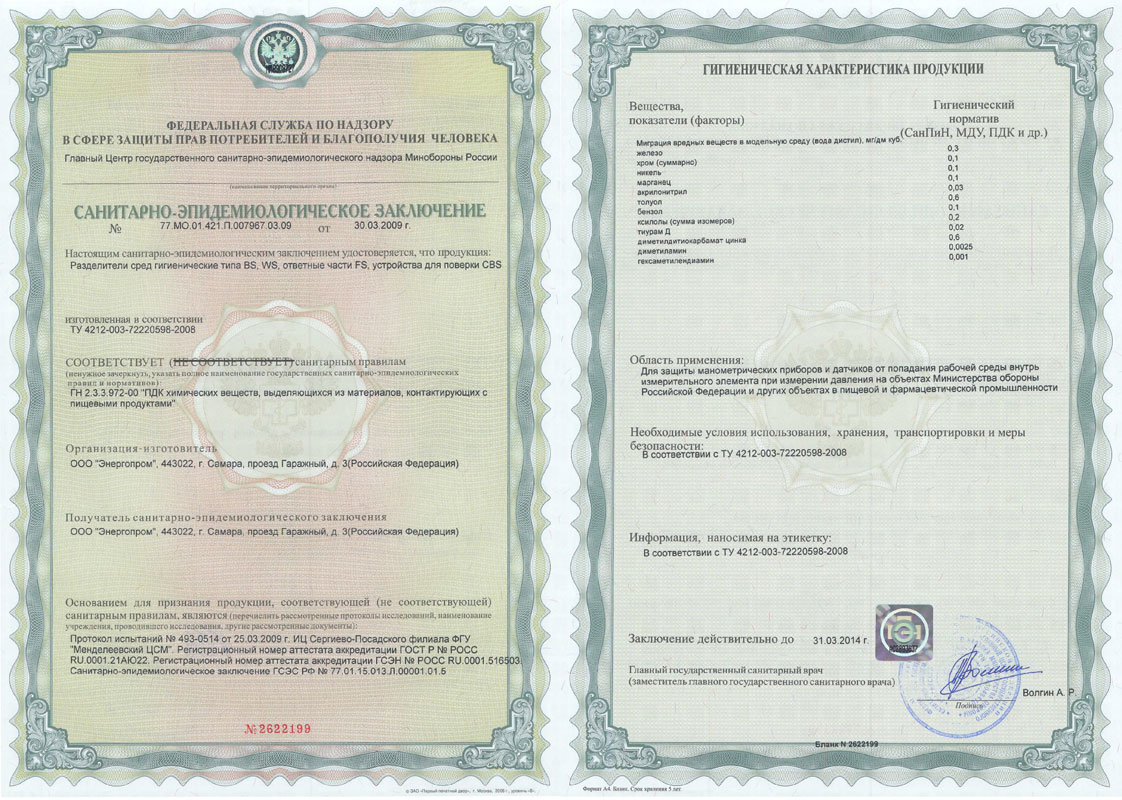

Сертификаты
